产品详细
产品详情

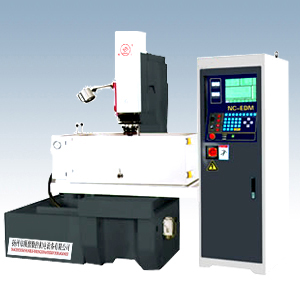

CNC EDM功能特点:
1、 具点对点之自动移位功能，大记忆量为100×40000个点。
2、 具10组自动细加工功能，使模具之加工可由粗→中→细一次完成。
3、 提供5组摇动功能设定，同一模具一次可设定5种不同之摇动方式。
4、 提供超过1000组档案储存能力（主要由内部硬碟的大小决定），即可储存1000个以上不同模具客户编号之能力。
5、 具电极消耗自动补正能力，在多孔加工时，可预设电极损耗量，电脑将自动补偿深度，使每孔深度一致。
6、 具自动靠模及中心点寻找功能，提供更快速之校模功能。
7、 积碳侦测功能设定时启动积碳硬体侦测回路，每一个放电脉波都经过线路侦测，碰到不良脉波时会切断电流输出自动降低效率，所以不容易产生短路电流而造成积碳；自动防积碳调整功能，遇积碳加工不稳定时，电脑自动调整各加工参数，并自动提高排渣高度，当稳定时自动恢复。
8、 机械原点自动归零功能：加工中途停电时，电脑可自动找机械原点。
9、 具镜面加工电路，能真正蚀出镜面效果。配合摇动加工与混粉加工效果更佳。
10、 快跳排渣、两段速度排渣及慢跳排渣分别是用于小、大及超大铜工。
11、 具〇/□/X/+/之XY或XYZ摇动、清角及侧放功能。
12、 使用对话式，中文或英文操作画面，加工参数可依使用者习惯输入，键盘简单，易学易懂。
13、 可做“DRY RUNNING”放电，加工前可先行试作编程加工，测试编程之正确性。
14、 X，Y，Z三轴采用滚珠导杆及无背隙轴承，并可加装电磁刹车器锁住定位，确保加工时定位精度，并使用光学电子尺回馈精度监视系统。
15、 具有X，Y，Z三轴机械误差补正功能，装配大机床可以确保精度。
16、 具有消除二次放电功能及积碳快速拉升或放电寻边快速拉升功能。
17、具有能量控制功能可使加工效果更均匀。可关掉能量控制可以使石墨加工更为快速。
18、可以设定（跳升控制）放电2－10次后，拉升到（结束跳升Z）所设定的任意位置再下去加工，对于深孔加工有良好排渣效果。
ZNC EDM功能特点
1．本电柜线路板及关键性元件都为台湾进口．全机采用三轴光学尺显示．Z轴数控．确保精度。且光
学尺方向可由内码设定而任意变更．解析度可选配5μm或1μm。
2．采用先迸的工业专用工控主板．功能强．稳定性好．操作简单。只要输入Z轴深度等少数参数．郎能
从丰富的专家库系统中调出相匹配的加工参数．由粗加工到精加工一次性自动完成。
3．采用特殊MOSFET放电回路设计．加工速度快．电极损耗小．使模面更光滑．粗细度更均匀。且可深孔、
盲孔、侧面及大面积加工．并有自动排渣、积碳报警等功能。
4．彩色画面由十几种颜色构成．可依操作者喜好而任意改变．更具有新颖感。
5．具有公制与英制．中文与英文互换功能．方便操作。
6．在放电加工中．可随时修改放电参数而不影响加工．且有无限量自动放电条件及程式设定．又可任意选
段进行加工。同时具有放电时间控制．配合加工深度灵活应用。
7．电源具有液面自动监控、红外线火焰检测、深度到达报警并关闭电源、找中心点等功能。
8．电柜除具有正负极转换功能外．还可增加反打功能．以便在加工特殊模具时使用。
电器规格
1、 具点对点之自动移位功能，大记忆量为100×40000个点。
2、 具10组自动细加工功能，使模具之加工可由粗→中→细一次完成。
3、 提供5组摇动功能设定，同一模具一次可设定5种不同之摇动方式。
4、 提供超过1000组档案储存能力（主要由内部硬碟的大小决定），即可储存1000个以上不同模具客户编号之能力。
5、 具电极消耗自动补正能力，在多孔加工时，可预设电极损耗量，电脑将自动补偿深度，使每孔深度一致。
6、 具自动靠模及中心点寻找功能，提供更快速之校模功能。
7、 积碳侦测功能设定时启动积碳硬体侦测回路，每一个放电脉波都经过线路侦测，碰到不良脉波时会切断电流输出自动降低效率，所以不容易产生短路电流而造成积碳；自动防积碳调整功能，遇积碳加工不稳定时，电脑自动调整各加工参数，并自动提高排渣高度，当稳定时自动恢复。
8、 机械原点自动归零功能：加工中途停电时，电脑可自动找机械原点。
9、 具镜面加工电路，能真正蚀出镜面效果。配合摇动加工与混粉加工效果更佳。
10、 快跳排渣、两段速度排渣及慢跳排渣分别是用于小、大及超大铜工。
11、 具〇/□/X/+/之XY或XYZ摇动、清角及侧放功能。
12、 使用对话式，中文或英文操作画面，加工参数可依使用者习惯输入，键盘简单，易学易懂。
13、 可做“DRY RUNNING”放电，加工前可先行试作编程加工，测试编程之正确性。
14、 X，Y，Z三轴采用滚珠导杆及无背隙轴承，并可加装电磁刹车器锁住定位，确保加工时定位精度，并使用光学电子尺回馈精度监视系统。
15、 具有X，Y，Z三轴机械误差补正功能，装配大机床可以确保精度。
16、 具有消除二次放电功能及积碳快速拉升或放电寻边快速拉升功能。
17、具有能量控制功能可使加工效果更均匀。可关掉能量控制可以使石墨加工更为快速。
18、可以设定（跳升控制）放电2－10次后，拉升到（结束跳升Z）所设定的任意位置再下去加工，对于深孔加工有良好排渣效果。
ZNC EDM功能特点
1．本电柜线路板及关键性元件都为台湾进口．全机采用三轴光学尺显示．Z轴数控．确保精度。且光
学尺方向可由内码设定而任意变更．解析度可选配5μm或1μm。
2．采用先迸的工业专用工控主板．功能强．稳定性好．操作简单。只要输入Z轴深度等少数参数．郎能
从丰富的专家库系统中调出相匹配的加工参数．由粗加工到精加工一次性自动完成。
3．采用特殊MOSFET放电回路设计．加工速度快．电极损耗小．使模面更光滑．粗细度更均匀。且可深孔、
盲孔、侧面及大面积加工．并有自动排渣、积碳报警等功能。
4．彩色画面由十几种颜色构成．可依操作者喜好而任意改变．更具有新颖感。
5．具有公制与英制．中文与英文互换功能．方便操作。
6．在放电加工中．可随时修改放电参数而不影响加工．且有无限量自动放电条件及程式设定．又可任意选
段进行加工。同时具有放电时间控制．配合加工深度灵活应用。
7．电源具有液面自动监控、红外线火焰检测、深度到达报警并关闭电源、找中心点等功能。
8．电柜除具有正负极转换功能外．还可增加反打功能．以便在加工特殊模具时使用。
电器规格
电器规格
|
规格 |
ZNC电源箱规格 |
PNC电源规格 |
CNC电源箱规格 |
|||||||
|
控制方式、轴数 |
数值控制闭回路、单轴(Z轴) |
数值控制闭回路、Z轴（X、Y轴电动） |
数值控制闭回路、三轴（XYZ轴） |
|||||||
|
坐标系统 |
增值(INC)、绝对(ABS) |
增值(INC)、绝对(ABS) |
增值(INC)、绝对(ABS) |
|||||||
|
荧屏显示 |
15"CRT，彩色 |
15"CRT，彩色 |
15"CRT，彩色 |
|||||||
|
控制系统 |
工业级电脑 |
工业级电脑 |
工业级电脑 |
|||||||
|
程式档案储存 |
100组以上 |
100组以上 |
100组以上 |
|||||||
|
加工电流 |
A |
30 |
60 |
90 |
30 |
60 |
90 |
50 |
75 |
100 |
|
输入电力 |
KVA |
3.5 |
5 |
7.5 |
3.5 |
5 |
7.5 |
4.5 |
6 |
10 |
|
加工速度 |
mm/min |
280 |
400 |
600 |
280 |
400 |
600 |
360 |
560 |
700 |
|
电极消耗度 |
％ |
＜0.2 |
＜0.2 |
＜0.2 |
||||||
|
表面粗细度 |
μmRa |
0.3 |
0.3 |
0.3 |
||||||
|
外观尺寸 |
mm |
600×650×1800 |
600×650×1800 |
830×720×1850 |
||||||
|
加工方式 |
向下加工，向上加工 |
向下加工，向上加工 |
四方、交叉、圆形、六角形、侧放 |
|||||||
|
摇动方式 |
无 |
无 |
XY（Z轴锁定），或XYZ三轴同动 |
|||||||
|
标准工艺 |
铜/钢、石墨/铜、钢/钢、铜/铝、铜钨/铜、铜钨/硬质合金 |
|||||||||
机械规格
|
规格 机型 机型 |
单位 |
EDM350 |
EDM450 |
EDM500 |
EDM550 |
EDM650 |
EDM750 |
EDM1060 |
|
|
工作槽（长×宽×高） |
mm |
900×500×400 |
1370×670×450 |
1400×700×500 |
1420×720×500 |
1800×1000×600 |
2000×1100×600 |
2200×1100×650 |
|
|
工作台（长×宽） |
mm |
600×350 |
700×400 |
800×500 |
800×500 |
1000×600 |
1100×650 |
1380×800 |
|
|
X/Y行程 |
mm |
350×250 |
450×350 |
500×400 |
550×450 |
600×500 |
700×600 |
1000×600 |
|
|
Z轴行程 |
主轴行程 |
mm |
160—180 |
180—200 |
200—250 |
200—250 |
250—280 |
280—300 |
500 |
|
辅助行程 |
mm |
180—200 |
180—200 |
300 |
300 |
300 |
350 |
500 |
|
|
电极头平面与工作台面距离 |
mm |
450 |
580 |
680 |
680 |
830 |
950 |
500—1000 |
|
|
工件重量 |
kg |
800 |
1000 |
1300 |
1300 |
2500 |
2800 |
4000 |
|
|
电极重量 |
kg |
120 |
150 |
150 |
150 |
220 |
250 |
250 |
|
|
油槽高油位 |
mm |
300 |
370 |
370 |
370 |
470 |
530 |
550 |
|
|
过滤箱容量 |
liter |
350 |
370 |
540 |
540 |
1126 |
1240 |
1220×2 |
|
|
油箱尺寸（长×宽×高） |
mm |
1300×920×460 |
1250×780×480 |
1400×900×450 |
1400×900×450 |
2000×1250×500 |
2200×1250×500 |
2200×1250×500 |
|
电火花机床机械特性:
1．本机结悔均经电脑抗拉、抗压，反应力等分析设计．永保机械及密度。
2．铸件采用Fc一35树脂砂铸造，经自然风化及各种处理，坚久耐用，聃度不变。
3．机械设计使用电脑(cAD)辅助设计，持久加工机体结构不变形．确保加工精度。
4．滑轨采用V型与平面设计，于重压下滑动轻巧．精度特佳。
5．工作台面经高波热处理研磨，表面不易磨损。
6．拖板采用进口“铁弗龙一导轨贴面。
7．机床油漆均为特级汽车漆．经久耐用且美观漂亮
电火花机机台标准配置
1． z轴采用瑞士或同等级线性滑轨．日本NSK精密级轴承．永保精度及耐用性
2．X，Y轴均采用进口或同级滚珠丝杆．2轴为耐磨“塑钢"螺母
3．日本原装“三洋"伺服马达。
4．W轴减速马达(1:25 60W或90w)
5．台湾格兰富抽油马达
6．台制石英灯、灭火器、液面开关、门封条、油喉，高压油泵、压力表等
7．台制精密手轮、刻度盘组
8．进口滤网两只
9．三轴lμ／5μ精密光学尺
出厂随机配件
工具箱 1个 喷油管 4条 钻夹头 l个
-／+字螺丝批 I套 24‘梅花开口扳手 1支 灭火器 l个
内六角扳手 I套 警告标志 l套 石英灯 l个
单咀喷油磁座 2个 圆脚垫 l组
特殊配件
强力磁性吸盘 火花机专用油
稳压电源 平动头
