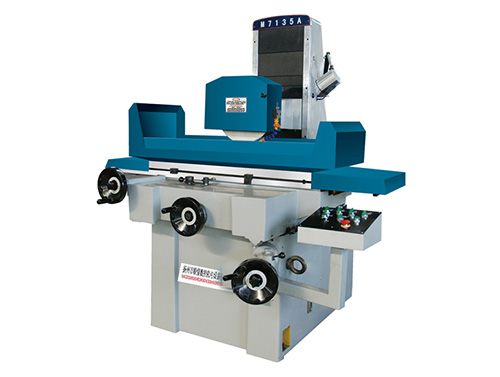

产品详细
产品详情
【说明】
1、具有结构紧凑，操作简便的特点；
2、工作台纵向移动采用液压传动装置，轻便灵活：
3、工作台横向移动可实现机械传动和手动控制；
4、磨头垂直升降设有快速、手动、微调进刀机构，方便使用；
5、床身和工作台导轨采用贴塑导轨，耐磨、阻力小、寿命长。
【主要技术参数】
|
技术规格 |
单位 |
M7135A-1 |
|
磨削工件尺寸 ( 长×宽×高 ) |
mm |
600 × 350 × 405 |
|
工作台纵向移动量 |
mm |
620 |
|
工作台横向移动量 |
mm |
390 |
|
工作台面至主轴中心最大距离 |
mm |
580 |
|
工作台承受量 |
kg |
360 |
|
工作台台面尺寸 ( 长×宽 ) |
mm |
600 × 350 |
|
工作台 T 型槽 |
mm × n |
18 × 3 |
|
工作台速度 |
m/min |
0-26 |
|
前后自动进给(无级变速) |
mm |
0.5-20 |
|
前后手轮进刀量 |
mm |
0.02/格 4/圈 |
|
砂轮尺寸 ( 外径×宽度×内径 ) |
mm |
350 × 32 × 127 |
|
主轴转速 |
r/min |
1450 |
|
微调机构每圈长降量 |
mm |
0.04 |
|
微调机构每格进给量 |
mm |
0.001 |
|
主轴电机 |
kw |
4(Y112M-4 B5) |
|
机床外形尺寸 ( 长×宽×高 ) |
mm |
1860 × 1722 × 1917 |
|
包装箱尺寸 ( 长×宽×高 ) |
mm |
2000 × 1920 × 2180 |
|
毛重、净重 |
t |
2.7 、 2.4 |
