产品详细
产品详情

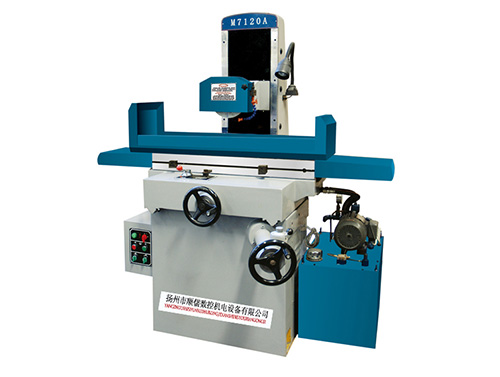

【说明】
1、具有结构紧凑，操作简便的特点；
2、工作台纵向导轨采用滚动导轨，绳轮结构牵引，轻便灵活；
3、工作台横向移动手动控制；
4、磨头垂直升降设有手动、微调进刀机构，方便使用；
5、床身和工作台采用贴塑导轨、耐磨、阻力小。
【主要技术参数】
|
技术规格 |
单位 |
M7120A |
M7120A-2 |
|
磨削工件尺寸 ( 长×宽×高 ) |
mm |
500 × 200 × 330 |
600 ×200 ×355 |
|
工作台纵向移动量 |
mm |
520 |
620 |
|
工作台横向移动量 |
mm |
220 |
220 |
|
工作台面至主轴中心最大距离 |
mm |
455 |
455 |
|
工作台承受量 |
kg |
100 |
100 |
|
工作台台面尺寸 ( 长×宽 ) |
mm |
500 × 200 |
600 ×200 |
|
工作台 T 型槽 |
mm × n |
12 × 1 |
12 ×1 |
|
工作台速度 |
m/min |
0-22 |
0-22 |
|
前后手轮进刀量 |
mm |
0.02/格 4/圈 |
0.02/格 4/圈 |
|
砂轮尺寸 ( 外径×宽度×内径 ) |
mm |
200 × 16 × 31.75 |
200 × 16 × 31.75 |
|
主轴转速 |
r/min |
2900 |
2900 |
|
微调机构每圈长降量 |
mm |
0.04 |
0.04 |
|
微调机构每格进给量 |
mm |
0.001 |
0.001 |
|
主轴电机 |
kw |
1.1 |
1.1 |
|
机床外形尺寸 ( 长×宽×高 ) |
mm |
1670 × 1350 × 1780 |
1780×1350×1780 |
|
包装箱尺寸 ( 长×宽×高 ) |
mm |
1680 × 1450 × 2000 |
1820×1450×2000 |
|
毛重、净重 |
t |
1.6 、 1.5 |
1.9,1.7 |
注：数显装置为另选件。
