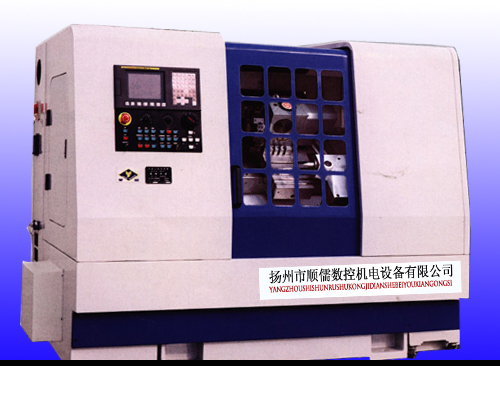

CKX6132/CKX6140型数控车床
CKX6132/CKX6140型数控车床采用整体铸造底座，直线滚动导轨，可移动全封闭罩壳。机床彩床身倾斜400结构、高刚性、高转速、高精度等特点。特别适合批量加工各种精密复杂零件。
主要特性：
◆ 直线导轨。
◆ 整体式斜床身底座，刚性好。
◆ 主轴轴承采用进口轴承，高转速，高精度。
◆ 机床采用全封闭罩壳，布局合理，安全可靠。
◆ 机床采用自动润滑系统，确保机床各运动部件润滑良好。
◆ 可根据用户要求选配西门子或发那科数控系统。
◆ 可根据用户要求选配气功或液压卡盘。
|
主要技术参数Main Specifications:
|
|
|
|
|
CKX6132
|
CKX6140
|
|
床身上回转直径
|
Max swing over bed
|
φ320㎜
|
540㎜
|
|
横拖板上回转直径
|
Max turning diameter over cross slide
|
φ175㎜
|
400㎜
|
|
加工长度
|
Max length to be turned
|
380㎜
|
1000㎜
|
|
主轴孔径
|
Spindle bore
|
φ38㎜
|
90㎜
|
|
主轴头部尺寸
|
Cone of spindle bore
|
MT N0.5 (A2-4)
|
MT NO.7 GB59001-86-A28
|
|
主轴转速
|
Spindle speeds, infinitely variable
|
200-4500rpm
|
100-3000rpm
|
|
快速移动速度（X轴、Y轴）
|
Rapid travel speed (X-axis Y-axis)
|
8000㎜/min.10000㎜/min
|
8000㎜/min.10000㎜/min
|
|
工作进给速度（X轴、Y轴）
|
Feedrates (X-axis Y-axis)
|
6-4000㎜/min
|
6-4000㎜/min
|
|
主轴电机功率
|
Power of the main drive motor
|
5.5/7.5KW
|
18.5/22KW
|
|
设定单位（X轴、Y轴）
|
Min unit to be set (X-axis Y-axis)
|
0.01㎜, 0.001㎜
|
0.001㎜, 0.001㎜
|
|
尾架套筒直径
|
Diameter of the tailstock quill
|
62㎜
|
120㎜
|
|
尾架套筒行程
|
Travel of the tailstock quill
|
80㎜
|
140㎜
|
|
尾架套筒锥度
|
Cone of the tailstock bore
|
MT4#
|
MT NO.5
|
|
数据格式执行标准
|
Data format to be executed
|
ISO
|
ISO
|
|
冷却泵电机功率
|
Power of the motor-driven coolant pump
|
0.04KW
|
0.08KW
|
|
机床外型尺寸（长×宽×高）
|
Overall dimensions (L×W×H)
|
2010×1270×1550㎜
|
3600×1800×1750MM
|
|
机床净重
|
Net weight
|
2900㎏
|
6100㎏
|
|
