主要特性

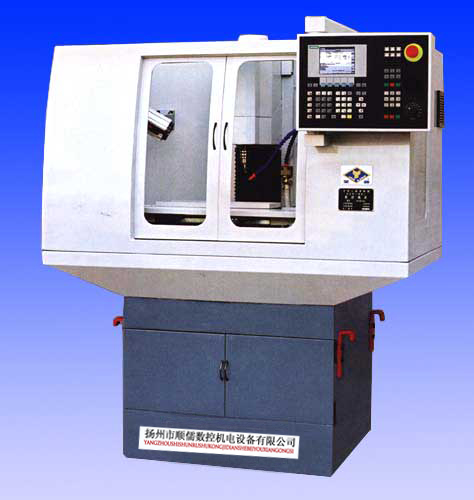

XK0816S型立式数控铣床可加工各种小型模具，复杂轮廓面及镜面加工。轮廓放大、缩小等。主轴采用无级变频调速，三轴驱动电机采用五相二十拍混合式步进电机。数控系统配备RS232通讯接口。该机床广泛用于高等学校、机电一体化专业进行CAD/CAM培训及数控编程培训，数控技术开发研究等。
|
主要技术参数Main Specifications
|
|
工作台面尺寸
|
Worktable size
|
160×450mm
|
西门子802S控制系统
|
Siemens 802S CNC system
|
|
工作行程，X轴
Y轴
Z轴
|
Working travel,X-axis
Y-axis
Z-axis
|
220mm
|
液晶显示屏
|
LCD screen
|
|
160mm
|
语言（中/英）
|
Language(Chinese/English)
|
|
220mm
|
示数功能
|
Teach-in function
|
|
工作台T型槽
|
T-slots of worktable
|
10mm×3
|
程序长度256K
|
Length of programs:256K
|
|
工作台承重
|
Max.working load of worktable
|
30Kg
|
三轴联动
|
Simultaneous movement of 2 axes
|
|
主轴端面至台面距离
|
Distance from spindle nose to worktable
|
70-290mm
|
直线、圆弧插补
|
Linear & circular interpolation
|
|
主轴锥孔（7：24）
|
Cone of spindle bore(7:24)
|
ISO30
|
加工子程序调用
|
Call of machining subroutines
|
|
主轴转速（无级变频）
|
Spindle speeds,infinitely variable & frequency converter controlled
|
100-3000rpm
|
参数编程
|
Parameter programming
|
|
铣刀直径
|
Max.dia.of milling cutter
|
16mm
|
零点偏移
|
Zero-point shift
|
|
进给速度
（X，Y，Z轴）
|
Feedrates,infinitely variable along
X-,Y-&Z-axes
|
12-1000mm/min
|
刀具补偿
|
Tool tip radius or tool length compensation
|
|
快速移动速度
（X，Y，Z轴）
|
Rapid travel speeds along
X-,Y-&Z-axes
|
4500mm/min
|
间隙补偿
|
Clearance compensation
|
|
设定单位
（X，Y，Z轴）
|
Min,unit to be set along
X-,Y&Z-axes
|
0.010mm
|
螺距误差补偿
|
Thread pitch error compensation
|
|
定位精度
|
Positioning accuracy
|
±0.020mm
|
加工程序单段或自动执行
|
Program to be executed by blocks or in an automatic mode
|
|
重复定位精度
|
Rcpcatability
|
±0.010mm
|
手动操作方式，MDI操作方式
|
Manual operation mode.MDI mode
|
|
机床外形尺寸
|
Overall dimensions
|
1450×954×1725mm
|
报警及信息显示
|
Alarm and information display
|
|
机床重量
|
Net weight
|
530Kg
|
|
|
|
电气
|
|
|
|
|
|
输入电源
|
Input mains supply
|
220V,50Hz,single-phase,6A
|
|
|
|
主轴主机
|
Spindle motor
|
0.55kw
|
|
|
|
