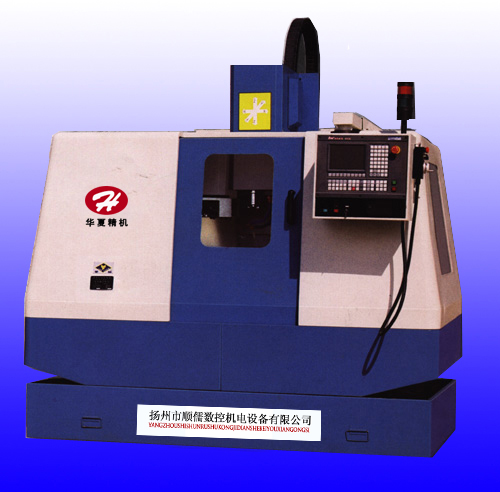

主要特性
◆ 本机床主轴采用进口主轴总成，进口高精度轴承，高转速，高精度传递扭短大，具有过载保护功能。
◆三轴采用高精度滚珠丝杆。
◆导轨经高频淬火并贴有耐磨软带。
◆导轨、滚株丝杆采用自动定时定量润滑系统。
◆广泛适用于箱体、板杆件、模具加工。可通过RS232接口进行CAD/CAM模具加工。
◆机床外观有半防护型和全防护型。
◆机床可选配第四轴回转工作台。
◆机床可选配国产数控系统或进口数控系统。
|
主要技术参数Main Specifications:
|
|
|
工作台worktable
|
工作台面（长×宽）
|
Worktable size(L×W)
|
mm
|
800×320
|
|
载重量
|
Max.loading capacity
|
kg
|
350
|
|
T型槽（数量/螺栓尺寸）
|
T-slots,Number/size of bolt
|
|
3/M12
|
|
主轴箱Spindle headstock
|
主轴锥度
|
Spindle inner taper
|
|
ISO30 ISO40(可选)
|
|
刀具
|
Tool
|
|
BT30 BT40（可选）
|
|
功率
|
Power
|
kw
|
3.7 3.7/5.5（可选）
|
|
主轴转速
|
Spindle speed
|
r/min
|
6000（可选8000、10000）
|
|
主轴中心线到立杆前端距离
|
Distance form center-line of spindle to front column
|
mm
|
350
|
|
主轴端到工作台最大距离
|
Max.distance from face of spindle to worktable
|
mm
|
95-545
|
|
铣刀盘直径
|
Max.iameter of the face mill
|
mm
|
63
|
|
主轴最大输出扭矩
|
Max.torque of the spindle output
|
Nm
|
40
|
|
行程Trsvels
|
工作台左右行程（X轴）
工作台前后行程（Y轴）
主轴箱上下行程（Z轴）
|
X-axis
Y-axis
Z-axis
|
mm
mm
mm
|
650
350
450
|
|
进给率Infeed
|
快速（X、Y、Z）
|
Power travel(for X.Y.Zaxis)
|
mm/min
|
12000
|
|
快进（X1、Y、Z）
|
Infeed(for X,Y,Zaxis)
|
mm/min
|
10-5000
|
|
刀库Toll magagine
|
刀库容量（斗笠式）
|
Capacity of the bamloo hat tool magazine
|
|
12把 16把（可选）
|
|
换刀时间（T-T）
|
Tool-change time
|
|
6s
|
|
精度Accuracy
|
定位精度（全程）
|
Positioning accuracy(full travel)
|
mm
|
±0.01
|
|
重复定位精度
|
Repositioning accuracy
|
mm
|
±0.005
|
|
安装数据Mounting
|
电源
|
Power
|
V/Hz
|
380V
|
|
机床外型尺寸（长×宽×高）
|
Overall dimensions of machine
|
mm
|
2000×2050×2200
|
|
净重
|
Net weight
|
kg
|
2400
|
|
